Разъемы ШР, ШРГ

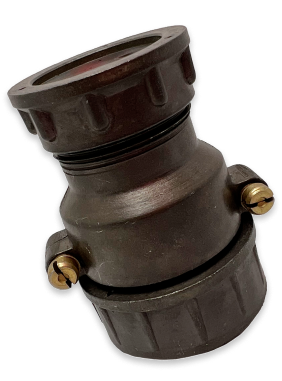

Разъемы ШР, ШРГ -12, -16, -20, -28, -32, -36, -40, -48, -55, -60 – штепсельные разъёмы негерметичные, герметичные - коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току до 200А и 850В.
Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус. При заказе разъемов ШР, ШРГ необходимо указывать тип корпуса: блочный (крепится на панель) или кабельный. Также следует указывать вид соединителя: вилка или розетка. В приборной части вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). В кабельной части – наоборот: вилка - "Г", розетка - "Ш". Патрубок для подсоединения кабеля может быть прямым или угловым.
Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус. При заказе разъемов ШР, ШРГ необходимо указывать тип корпуса: блочный (крепится на панель) или кабельный. Также следует указывать вид соединителя: вилка или розетка. В приборной части вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). В кабельной части – наоборот: вилка - "Г", розетка - "Ш". Патрубок для подсоединения кабеля может быть прямым или угловым.
типы разъемов ШР, ШРГ
Разъемы ШР12
Количество контактов
1
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
35 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Материал контактов
серебро
Разъемы ШР16, ШРГ16
Количество контактов
1,2
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 50 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Материал контактов
серебро
Разъемы ШР20, ШРГ20
Количество контактов
2, 3, 4, 5
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Материал контактов
серебро, никель
Разъемы ШР28, ШРГ28
Количество контактов
1, 2, 4, 7
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А, 100 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Материал контактов
серебро
Разъемы ШР32, ШРГ32
Количество контактов
1, 4, 8, 10, 12
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 100 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
Разъемы ШР36, ШРГ36
Количество контактов
4, 5, 7, 10, 15
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
Разъемы ШР40, ШРГ40
Количество контактов
3, 14, 16
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Материал контактов
серебро
Разъемы ШР48, ШРГ48
Количество контактов
2, 7, 9, 20, 26
Рабочее напряжение, не более
850 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А, 100 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
