Разъемы РС, РСГ

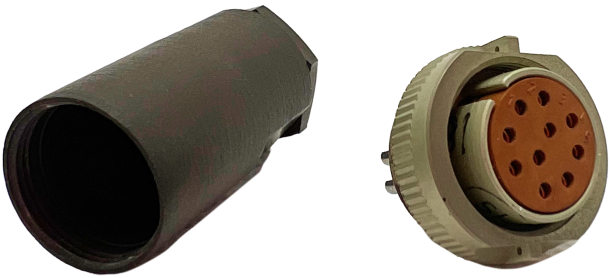

Разъемы РС, РСГ, РСГС, РСГСП – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току до 75А и напряжением до 200В. Разъемы РС, РСГ, РСГС, РСГСП могут насчитывать от 4 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус. При заказе разъемов РС, РСГ, РСГС, РСГСП необходимо указывать исполнение по типу корпуса: блочный или кабельный, и виду соединителя: вилка, она же "папа" или розетка, она же "мама".
Для улучшения качества соединения в конструкции разъемов предусмотрена фиксация с помощью резьбы гайки и корпуса. Полную расшифровку маркировки разъемов РС, РСГ, РСГС, РСГСП смотрите ниже таблицы с основными характеристиками.
Для улучшения качества соединения в конструкции разъемов предусмотрена фиксация с помощью резьбы гайки и корпуса. Полную расшифровку маркировки разъемов РС, РСГ, РСГС, РСГСП смотрите ниже таблицы с основными характеристиками.
типы разъемов РС, РСГ, РСГС, РСГСП
Разъемы РС4, РСГ4
Количество контактов
4
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РС7, РСГ7
Количество контактов
7
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РС10, РСГ10
Количество контактов
10
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РС19, РСГ19
Количество контактов
19
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РС32, РСГ32
Количество контактов
32
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РС50, РСГ50
Количество контактов
50
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
4 А
Сопротивление контактов, не более
0,005 Ом
Материал контактов
серебро, золото
Разъемы РСГС, РСГСП
Рабочее напряжение, не более
200 В
Максимальная токовая нагрузка на одиночный контакт, не более
2 А
Сопротивление контактов РСГС, не более
0,03 Ом
Сопротивление контактов РСГСП, не более
0,06 Ом
Материал контактов
никель
