разъемы 2ртт

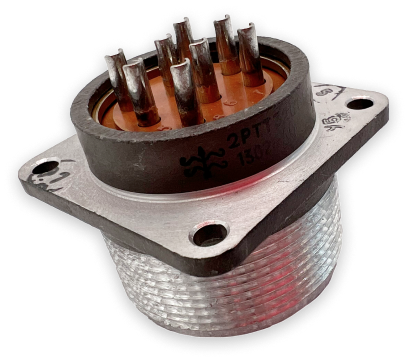

Разъемы 2РТТ16, 2РТТ20, 2РТТ28, 2РТТ32, 2РТТ36, 2РТТ40, 2РТТ48, 2РТТ55, 2РТТ60 – теплостойкие коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с токовой нагрузкой на один контакт до 200А и напряжением до 700В. При заказе разъемов 2РТТ необходимо указывать тип корпуса: блочный (крепится на панель) или кабельный.
Также следует указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). Патрубок для подсоединения кабеля может быть прямым или угловым. Для улучшения качества соединения в конструкции разъемов 2РТТ предусмотрена фиксация с помощью резьбы гайки и корпуса. Полную расшифровку маркировки разъемов 2РТТ смотрите ниже таблицы с основными характеристиками.
Наша компания гарантирует качество и работу разъемов 2РТТ в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
Также следует указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). Патрубок для подсоединения кабеля может быть прямым или угловым. Для улучшения качества соединения в конструкции разъемов 2РТТ предусмотрена фиксация с помощью резьбы гайки и корпуса. Полную расшифровку маркировки разъемов 2РТТ смотрите ниже таблицы с основными характеристиками.
Наша компания гарантирует качество и работу разъемов 2РТТ в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
типы разъемов 2ртт
Разъемы 2РТТ16
Количество контактов
1,2
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 50 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 3 мм, не более
0,00075 Ом
Материал контактов
серебро
Разъемы 2РТТ20
Количество контактов
2, 3, 4, 5
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Материал контактов
серебро
Разъемы 2РТТ28
Количество контактов
1, 2, 4, 7
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А, 100 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Материал контактов
серебро
Разъемы 2РТТ32
Количество контактов
1, 4, 8, 10, 12
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 100 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
Разъемы 2РТТ36
Количество контактов
5 или 15
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
Разъемы 2РТТ40
Количество контактов
3, 14, 16
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 100 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Материал контактов
серебро
Разъемы 2РТТ48
Количество контактов
2, 7, 9, 20, 26
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 50 А, 100 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
Разъемы 2РТТ55
Количество контактов
6, 23, 30, 31, 35
Рабочее напряжение, не более
700 В
Максимальная токовая нагрузка на одиночный контакт, не более
20 А, 35 А, 40 А, 45 А, 90 А, 200 А
Сопротивление контактов с диаметром 1,5 мм, не более
0,0025 Ом
Сопротивление контактов с диаметром 2,5 мм, не более
0,001 Ом
Сопротивление контактов с диаметром 3,5 мм, не более
0,00075 Ом
Сопротивление контактов с диаметром 5,5 мм, не более
0,0003 Ом
Сопротивление контактов с диаметром 9,0 мм, не более
0,00015 Ом
Материал контактов
серебро
